METODOLOGÍA PARA DISEÑAR E IMPLEMENTAR REDES MESH
1 Conceptos básicos
Las redes
inalámbricas malladas, redes acopladas, o redes de malla
inalámbricas de infraestructura, para definirlas de una forma
sencilla, son aquellas redes en las que se mezclan las dos topologías
de las redes inalámbricas, la topología Ad-hoc y la topología
infraestructura. Básicamente son redes con topología de
infraestructura pero que permiten unirse a la red a dispositivos que
a pesar de estar fuera del rango de cobertura de los puntos de acceso
están dentro del rango de cobertura de alguna tarjeta de red (TR)
que directamente o indirectamente está dentro del rango de cobertura
de un punto de acceso (PA).
Permiten que las
tarjetas de red se comuniquen entre sí, independientemente del punto
de acceso. Esto quiere decir que los dispositivos que actúan como
tarjeta de red pueden no mandar directamente sus paquetes al punto de
acceso sino que pueden pasárselos a otras tarjetas de red para que
lleguen a su destino.
Para que esto sea posible es necesario el
contar con un protocolo de enrutamiento que permita transmitir la
información hasta su destino con el mínimo número de saltos (Hops
en inglés) o con un número que aun no siendo el mínimo sea
suficientemente bueno. Es resistente a fallos, pues la caída de un
solo nodo no implica la caída de toda la red.
La tecnología
mallada siempre depende de otras tecnologías complementarias, para
el establecimiento de backhaul debido a que los saltos entre nodos,
provoca retardos que se van añadiendo uno tras otro, de forma que
los servicios sensibles al retardo, como la telefonía IP,
no sean viables.
La utilización de Wimax 5,4 GHz puede ser una solución de
backhaul, aceptable para fortalecer el alcance de la red mallada,
pero en muchos casos supone la renuncia a la banda 5,4 Ghz, para dar
accesos a usuarios.
Utilizando tecnologías licenciadas (por ejemplo
802.16, en la banda de 3,5Ghz), para la creación del backhaul, es
posible ofrecer accesos a los usuarios en 2,4 Ghz y en 5,4Ghz. Esto
posibilita que los usuarios dispongan del 80% más de canales libres,
aumentando el número de usuarios concurrentes en un 60-80%.
A modo
de ejemplo podemos ver la estructura de una red inalámbrica mallada
formada por ocho nodos. Se puede ver que cada nodo establece una
comunicación con todos los demás nodos.
2 Arquitectura
La arquitectura de una red inalámbrica es el primer paso para llegar
a proporcionar redes con un gran ancho de banda, de forma eficaz y
dinámica sobre los costos en un área de cobertura específica. Las
infraestructuras de una arquitectura de malla inalámbrica es en
efecto un router de la red menos el cableado entre los nodos. Está
construido por pares de dispositivos de radio que no tienen que estar
cableados a un puerto como los puntos de acceso WLAN tradicionales
(AP) lo hacen. La arquitectura de malla sostiene la intensidad de la
señal mediante las largas rupturas a distancias, en una serie de
saltos más cortos. Los nodos intermedios no sólo aumentan la señal,
también hacen cooperativamente decisiones de envío en base a su
conocimiento de la red, es decir, realizan un enrutamiento. Tal
arquitectura con un diseño cuidadoso puede proporcionar un gran
ancho de banda, eficiencia espectral y una ventaja económica sobre
el área de cobertura.
Las redes de mallas inalámbricas tienen
una topología relativamente estable a excepción a la falta
ocasional de los ganglios o la adición de nuevos nodos. La ruta de
acceso de tráfico, que se agregan a partir de un gran número de
usuarios finales, no cambia con frecuencia. Prácticamente todo el
tráfico en una infraestructura de red de malla es transmitida hacia
o desde una puerta de enlace, mientras que en las redes ad hoc o
redes de malla cliente el tráfico fluye a través de unos pares de
nodos arbitrarios.
3 Aplicaciones
Las redes Mesh
facilitan la comunicación inalámbrica, brindando así soluciones a
las necesidades que afrontan las comunicaciones ofreciendo una amplia
flexibilidad en los enlaces ya que los mismos pueden punto a punto,
punto a multipunto, multipunto a multipunto.
4 Aplicaciones actuales
• MOTOROLA: La
compañía Motorola utiliza las redes inalámbricas en todas sus
aplicaciones de datos, voz y vídeo. Ofrece también a sus clientes
"soluciones mesh" que brindan acceso a una red de banda
ancha destinada a los servicios de seguridad en las empresas públicas
y privadas.
• SERVAL MESH: La malla Serval o (Serval Mesh) es una aplicación
para teléfonos androides la cual consiste en convertir a cada móvil
en un servidor que permita la comunicación entre los teléfonos
inteligentes, incluso cuando no cuenten con una red de celulares.
Funciona mediante el WI-FI o por la formación de redes espontaneas
formada por los móviles, permitiendo realizar llamadas privadas,
enviar mensajes de texto y archivos de manera segura y privada desde
lugares donde las redes de celulares fallan o no están disponibles.
• LUGRO MESH: Red comunitaria y libre que brinda acceso a
Internet de forma gratis a los habitantes de Rosario (Argentina).
5 Protocolos
Hay más de 60 esquemas competentes para el encaminamiento de
paquetes a través de redes malladas. Algunos de éstos incluyen:
AODV (Ad-hoc On Demand Distance Vector) Protocolo de
enrutamiento a demanda.
B.A.T.M.A.N. (Better Approach To Mobile Adhoc
Networking) BMX (BatMan eXperimental)
BATMAN-ADV (Batman Advance
(capa2)) PWRP (Predictive Wireless Routing Protocol) DSR (Dynamic
Source Routing)
OLSR (Optimized Link State
Routing protocol) protocolo de enrutamiento por optimización del
estado del enlace), OLSREXT, QOLSR.
TORA (Temporally-Ordered Routing Algorithm)
HSLS (Hazy-Sighted Link State)
protocolo de enrutamiento basado en desechar los enlaces de baja
calidad.
Babel (a loop-free distance-vector routing protocol)
El IEEE está desarrollando un conjunto de estándares
bajo el título 802.11s para definir una arquitectura y un protocolo
para la red mallada ESS.
6 Funcionamiento
Las redes inalámbricas malladas se caracterizan porque no
necesitan de un (mini-router) o nodo central, de manera que si en
alguna ocasión uno de los nodos sufre un desperfecto, no se cae toda
la red, dado que el resto de los nodos de la red no pasan por el nodo
dañado. Permitiéndole a quien le utiliza un nivel elevado de
confianza. Cada uno de los nodos que conforman esta red son
compatibles con el estándar IEEE 802.11 y configurada en modo
ad-hoc, esto quiere decir que puede operar como una estación cliente
o como un enrutador.
7 Hardware para MESH
Prácticamente cualquier nodo inalámbrico
puede convertirse en un nodo mesh simplemente mediante modificaciones
de software.
Cualquier computador con Linux y un dispositivo inalámbrico puede
utilizarse para este fin, y próximamente inclusive los PDA (Personal
Digital Assistant) podrán formar una Mesh y hasta los celulares de
nueva generación.
Cualquier laptop o PC de escritorio con una tarjeta inalámbrica
puede servir como un nodo MESH.
Las posibles configuraciones son muchas,
sin embargo podemos mencionar algunos sistemas operativos tales como,
Pebble Linux, MeshLinux, Locustworld, FreifunkFirmware, CUWin.
Muchas de estas
soluciones están disponibles en un "Live CD", es decir un
CD que contiene el sistema operativo y el protocolo de enrutamiento,
de tal modo que el usuario sólo tiene que arrancar la máquina desde
el CD y tener un nodo MESH listo para su configuración.
Material
|
Medidas
|
Caja estanca IP-65
|
250x200x120 mm
|
2 placas de router
|
15x10 cm
|
Antena externa
|
20 cm
|
Tornillos y Accesorios
|
2.5 cm y 7.5 cm / diámetro 4 mm
|
Roseta RJ45
|
---
|
8 Ventajas
Es una red confiable dado que si uno de
sus nodos sufre daños, la posibilidad de que intervenga con las
acciones de los demás nodos es casi nula.
Todos los servidores se
comunican entre sí. Se puede enviar información entre nodos
Facilidad de crecimiento y de mantenimiento. Mitigación de la
interferencia.
Entornos urbanos y rurales.
9 Desventajas
La latencia (retardo de propagación de los paquetes),
obviamente tiene que crecer con el número de saltos. Los efectos del
retardo son dependientes de la aplicación; los correos electrónicos
por ej. no sufren ni con grandes latencias, mientras que servicios de
voz es muy sensible.
La latencia se empieza a sentir desde los 170 ms en adelante, pero
a veces un retraso de 5 s en una conversación mediante walkie talkie
es mejor que no tener conexión.
Rendimiento: El tema de la disminución
del rendimiento (througput) existe en todas las redes multisalto. El
rendimiento disminuye con el número de saltos de acuerdo a 1/n o
1/n2 o 1/n1/2, dependiendo del modelo ("n" es el número de
saltos) que se utilice. Fig.02
Escalabilidad: Todavía son limitadas las aplicaciones de mesh en
términos de número de nodos, pero algunas de las conocidas son las
siguientes:
o Rooftop de MIT: 4050
o Berlín OLSR: cerca de 4000
o CUWin: cerca de 500
o Dharamsala: > 50
Seguridad: Las redes ad hoc por definición necesitan hablar con
los clientes antes de autenticarlos, esto constituye un reto en la
seguridad de Internet. Las redes Mesh son por diseño muy vulnerables
a ataques de negación de servicio (Denial of service – DOS).
Distribución de las direcciones IP: La distribución de las
direcciones IP en una red Mesh no es trivial. Mientras que la
asignación automática vía DHCP en rangos de IP privado no es
problemática, las redes Mesh podrían en principio interactuar con
redes vecinas en cualquier momento y el peligro de direcciones
duplicadas y conflictos de red es obvio. IPv6 podría traer una
solución a esto, pero todavía faltan algunos años para su
despliegue a gran escala.
METODOLOGÍA DE DISEÑO E IMPLEMENTACIÓN DE SOLUCIONES VOIP
1. Introducción
En la actualidad los operadores de telecomunicaciones han
comenzado a ofrecer servicios adicionales para la telefónica
convencional, entre los cuales se encuentra el Internet y la
televisión digital. Entre tanto, los proveedores de líneas fijas
han comenzado a evolucionar en su tecnología de interconexión a
usuarios finales, y empresas como Telmex® han hecho realidad el
concepto de tripleplay, ofreciendo a través de un mismo enlace: voz,
datos y video. Todo esto se hace posible gracias a la pila de
protocolos TCP/IP. Hoy en día, el operador se ve en la necesidad de
brindad una mayor calidad en el servicio; calidad que muchas veces se
ve compensada con un aumento en el ancho de banda.
Basado en los fundamentos básicos de telefonía IP, plantas
telefónicas, redes y las nuevas tendencias en PBX, este artículo
define una metodología para realizar una implementación de Elastix
en dos fases: levantamiento de información y evaluación de la
tecnología necesaria, y el diseño esquemático de integración
progresiva del sistema. De esta manera, con el producto de la
investigación y su implementación, el cliente, además de obtener
una solución efectiva, recibe beneficios con módulos que le
permiten tener mayor control y seguridad sobre el flujo de llamadas y
centralización de fax, aun estando fuera de su oficina. Cuando se
realiza el análisis de costo-beneficio, con esta implementación el
cliente obtiene la recuperación de la inversión inicial en un
periodo muy corto.
Elastix es una distribución libre de Servidor de Comunicaciones
Unificadas que integra en un solo paquete: VoIP PBX, fax, mensajería
instantánea, correo electrónico y colaboración.
Por otra parte, el artículo se estructura así: antecedentes o
estado del arte VoIP y los protocolos; fases de la investigación:
análisis previo (proveedores, esquema de red, necesidades del
proveedor de servicios); diseño de la solución; normatividad de
referencia; ambiente de pruebas; análisis de resultados, y
conclusiones.
2. Antecedentes
La VOIP surgió de una necesidad de usuarios que estaban en la
búsqueda del aprovechamiento de las redes de computadores que poco a
poco fueron emergiendo. Así mismo, buscaba poder paquetizar la voz y
enviarla por un medio, de una manera tal que aprovechara al máximo
el recurso de interconexión, como lo es el Internet.
Después de conceptualizar la idea, se definieron patrones y
parámetros en los cuales se pudiera tener un orden basado en la pila
de protocolos TCP/IP (5 capas) e ISO (7 capas).
El primer protocolo en el cual se desarrolló este tipo de
implementaciones fue el H.323, que definía la unificación de
puertos de voz, códecs, señalización, entre otros parámetros.
Luego fueron emergiendo protocolos como SIP, que son más simples en
su funcionamiento, pero muy eficaces en la forma de trabajar detrás
de un NAT. A su vez, se desprendieron otros protocolos propietarios
como el IAX, que es nativo de Asterisk. Cada uno de estos, y otros
más, ha venido evolucionado hacia la practicidad y facilidad de
implementación.
Actualmente existen diversas empresas que ofrecen soluciones de
servicios de telefonía IP, entre las que podemos encontrar: Cisco ®,
con Call Manager; Avaya®, con Multivantage; 3Com® IP-PBX, entre
otros. Estas empresas normalmente trabajan con estándares y
protocolos propietarios, aspecto que dificulta su interacción con
soluciones de otros fabricantes.
También existen implementaciones con protocolos abiertos, entre
las cuales se destacan: OpenPBX, Brekeke, Trixbox, Asterisk y su
evolución Elastix, siendo esta última la que busca integrar varias
opciones de mensajería (correo, IM, fax), más la telefonía a nivel
de PBX con herramientas de CDR, grabación de llamadas, entre otras.
Elastix, en particular, fue creado (y actualmente es mantenido)
por la compañía ecuatoriana PaloSanto Solutions. Por otro lado, fue
liberado por primera vez en marzo del 2006, pero no se trataba de una
distribución, sino más bien de una interfaz para mostrar registros
de detalles de llamadas para Asterisk. Sin embargo, fue solo a
finales de diciembre del 2006 cuando fue lanzada como una
distribución que contenía muchas herramientas interesantes,
administrables bajo una misma interfaz web, la cual llamó la
atención por su usabilidad.
Cabe destacar el caso de las extensiones remotas, pues se requiere
una conexión a Internet de banda ancha con QoS (calidad de servicio)
para que la calidad de voz sea aceptable, o usar estrategias de
códecs de bajo consumo y ampliar el ancho de banda.
A continuación se describen los protocolos.
2.1. Protocolo de señalización
De acuerdo con la UIT en su recomendación H.323, el protocolo
de señalización es el encargado de los mensajes y procesos
utilizados para establecer una comunicación, solicitar cambios de
tasa de bits en las llamadas, conocer el estado de los puntos
extremos y desconectar las llamadas.
2.1.1. SIP (Session Initiation Protocol)
A diferencia de H.323, SIP tiene su origen en la comunidad IP,
específicamente en la IETF (Internet Engineering Task Force), y no
en las telecomunicaciones (UIT). Su estándar está definido en [3] y
con algunas aclaraciones en [4].
2.1.2. Protocolo T.38
Se describe como el protocolo por el cual se pueden enviar y
recibir fax sobre una red de datos, ya que no utiliza un códec de
voz para transmitir los fax; por el contrario, ha sido desarrollado
para permitir específicamente la transmisión de fax y módem sobre
redes IP. Los adaptadores que soportan T38 transmiten los fax como
imágenes (consumiendo la mitad de ancho de banda que con G.711 Ley A
[5]) y gestionan el jitter y las pérdidas de paquetes para aislar la
máquina de este tipo de inconvenientes.
2.2. Códecs
Códec viene de las palabras codificador-decodificador, y describe
una implementación basada en software y hardware para la correcta
transmisión de datos, [6]. Se enunciarán únicamente los códecs de
voz.
2.2.1. UIT G.711 PCM
Tiene una transmisión alta (64 Kbps). Desarrollado por la UIT, es
el códec nativo de las redes digitales telefónicas modernas y fue
estandarizado en 1988; también es llamado PCM y su tasa de muestreo
es de 8000 muestras por segundo, lo que da un ancho de banda total
para voz de 4000 Hz. Cada muestra es codificada en 8 bits; por lo
tanto, la tasa de transmisión total es de 64 Kbps.
2.2.2. UIT G.729 CS-ACELP
Este comprime la señal en periodos de 10 milisegundos y no puede
transportar tonos como DTMF o fax. Es usado principalmente en
aplicaciones VoIP por utilizar una poca tasa de bits (8 Kbps).
Existen extensiones de la norma que permiten tasas de 6,4 y 11,8
Kbps para empeorar o mejorar la calidad de voz, respectivamente.
Idealmente presenta un MOS de 3,8. Por otra parte, las aplicaciones
que requieren este códec deben tener una licencia; sin embargo,
existen implementaciones gratuitas para uso no comercial.
3. Análisis previo
Con el fin de conocer el estado inicial de la topología de la red del cliente, se realizó un análisis previo sobre proveedores (telefonía y datos) y estructura física de la red. Además, se definieron las principales necesidades del cliente, para buscar así que la solución estuviera acorde con estas.3.1. Proveedores
Se identifica que el principal proveedor de telefonía y de uno de
los canales de Internet es ETB (empresa estatal de telecomunicaciones
de Bogotá, Colombia). Dentro del canal se encontraron dos
direcciones IP públicas, una de las cuales tiene un
redireccionamiento uno a uno a la IP privada 192.168.0.122, tal como
lo indica la tabla 1.

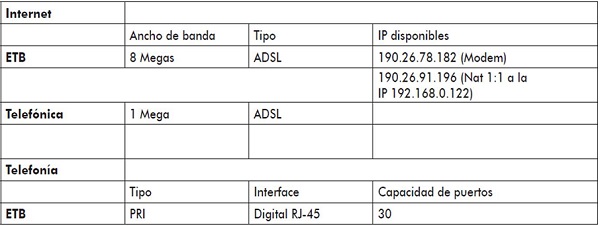

Tabla 1. Proveedores de servicios de telecomunicaciones para el mercado observado
Por otra parte, cuentan con un canal primario de telefonía, el cual consta de treinta líneas digitales que están interconectadas a la planta LG, a través de una interfaz RJ45.
3.2. Esquema de red
La siguiente topología, mostrada en la figura 1, se reconstruye a
partir de la información que suministró el servidor DHCP que se
encuentra configurado en el módem ADSL de ETB (marca Huawei®), con
el cual se define un rango de direcciones 192.168.0.XX, siendo el
módem como default gateway 192.168.0.1. Cuando se consultó con el
soporte técnico de ETB, se identificó una dirección IP pública de
rango 190.26.91.196 y se encontró que esta tenía el
redireccionamiento de puertos completos, o sea un NAT uno a uno.
Figura 1. Esquema inicial de la red del proveedor analizado
3.3. Necesidades del proveedor de servicios
Entre las principales necesidades de estos proveedores se encuentran las siguientes:- Comunicación con sus sedes remotas a bajo costo.
- Escalabilidad en el crecimiento de extensiones.
- Integración de nueva tecnología IP-PBX con sistemas de PBX convencionales.
- Posibilidades de extensiones móviles.
- Enviar por medio de correo electrónico los buzones de voz.
- Administrador de recepción de fax.
- Posibilidades de un servidor de chat empresarial.
- Grabación de las llamadas.
- Detalle de llamadas realizadas y recibidas.
- Posibilidades de generación de grupos de extensiones por departamento.
- Restricción por medio de códigos a las diferentes troncales (líneas) interconectadas a la planta.
- Recuperación de inversión en implementaciones innovadoras.
4. Diseño de la solución
De acuerdo con la información recolectada, se aprovechó el
direccionamiento IP privado y el NAT con la dirección IP pública,
para asignarla al Elastix y poder tener los servicios publicados en
la web. A continuación se describirá, con mayor detalle, la
parametrización y el diseño de la solución.
4.1. Direccionamiento IP
El esquema del direccionamiento IP queda de la siguiente manera:- LAN IP, el rango de direccionamiento IP que pertenece a la red es desde 192.168.0.2 hasta 192.168.0.254, las cuales son asignadas por DHCP con el cable modem de ETB. A pesar de esta configuración de DHCP, se asignan direcciones IP fijas para los servicios principales.
- La dirección IP en la LAN del modem es la 192.168.0.1. Este equipo cuenta con direcciones IP públicas 190.26.91.196 (mencionada anteriormente), con el direccionamiento NAT, y la otra dirección pública utilizada para los servicios de Internet 190.26.78.182.
4.2. Esquema de red con la solución
El diseño definitivo, mostrado en la figura 2, se define como la
integración con la IP pública y su posterior interconexión con
softphone o ATA de sedes remotas. Su instalación se hace de forma
progresiva, en la medida en que el cliente cuente con los equipos
necesarios para la ampliación de la solución.
Figura 2. Diseño definitivo
4.3. Definición de parámetros de códec y protocolos
Los códecs que se van a implementar son:- G.711 (Ley A – Ley μ): se usará como una de las alternativas en las llamadas internas, para los equipos que no soporten G.729, como un códec básico para la recepción de fax.
- G.729: se utilizará principalmente para las llamadas de las
sedes remotas y como alternativa de las llamadas de la red local.
- Es uno de los protocolos estándares del mercado que permite integrar innumerables equipos, softphone, etc.
- Este protocolo es nativo de Elastix.
- Permite a sus clientes abrir camino a través de los routers
sin necesidad de tener un redireccionamiento de puertos.
4.4. Módulo PBX
En la figura 3 se observan tres bloques:- Menú de la configuración del PBX.
- Módulo de configuración de extensión SIP.
- Módulo de configuración de extensiones.
Figura 3. Módulo PBX
5. Normatividad
- Licenciamiento
Elastix es una herramienta empresarial de código abierto distribuida bajo la licencia GPLv2. Se tiene libertad de orientarlo para uso comercial o personal, pero está sujeto a las condiciones descritas en la licencia. Por otra parte, no tiene un costo relacionado con licenciamiento o con funcionalidades. Las versiones disponibles de Elastix son versiones completas sin limitación de uso o características. Así mismo, ni la adición de módulos, ni la de usuarios en una implementación con Elastix tienen un costo relacionado para el implementador, empresa u organizaciones que deseen usarlo.
- Aspectos legales de la VoIP en Colombia Los servicios de
valor agregado son aquellos que utilizan como soporte de servicios
básicos, telemáticos, de difusión o cualquier combinación de
estos prestados a través de una red de telecomunicaciones
autorizada, y con los que se proporciona al usuario la capacidad
completa para el envío o intercambio de información, agregando
otras facilidades al servicio soporte o satisfaciendo necesidades
específicas de telecomunicaciones.
Para que el servicio de valor agregado se diferencie del servicio básico, es necesario que el usuario de aquel reciba de forma directa alguna facilidad agregada a dicho servicio, de manera que le proporcione beneficios adicionales, independientemente de la tecnología o el terminal utilizado. Así mismo, el operador de servicios de valor agregado podría efectuar procesos lógicos sobre la información que posibiliten una mejora, adición o cambio al contenido de la información, para que así genere un cambio neto de la misma, independientemente del terminal utilizado. Este cambio, a su vez, debe generar un beneficio inmediato y directo recibido por el usuario del servicio.
6. Ambiente de pruebas
Después de instalado el Elastix, activados los módulos de fax,
chat, PBX, reportes, y configuradas las troncales SIP, las
extensiones y el IVR, se procede a hacer un diseño experimental a
través de pruebas de interconectividad (mostradas en la tabla 2), a
nivel de telefonía y fax, así:
Tabla 2. Pruebas
Conclusiones
- Al diseñar e implementar una solución de VoIP, se ha realizado una integración entre la planta telefónica convencional (PBX) y la solución Elastix ( IP-PBX ); así mismo, se ha garantizado un mejor uso de las redes y logrado la optimización de los recursos con los que la empresa contaba. El hecho de tener ya dentro de la solución nuevos servicios integrados en diferentes módulos, como sistema, PBX (telefonía), fax, mensajería instantánea y reportes, permite al administrador tener control total, y en tiempo real, sobre cada uno de los módulos antes mencionados y mantener un historial de usuarios (llamadas y fax).
- Después de realizar el análisis sobre la topología de las redes, se determina que generalmente no se utilizan los recursos de red de manera óptima, por ejemplo: direcciones IP públicas sin uso, redes LAN definidas por DHCP, ausencia de control en el direccionamiento IP, o la no activación de servicios en la IP pública activa.
- Una vez verificada la infraestructura instalada y las necesidades del cliente, se define que la mejor solución es realizar una integración de la planta IP-PBX con la planta convencional para no perder la infraestructura existente, pero a su vez implementar la solución Elastix. Esta última brinda mayores beneficios al integrar cada una de las sedes actuales, sin necesidad de adquirir equipos adicionales, que impactarían críticamente los costos.
- Se utiliza, para la instalación inicial, softphone X-Lite (ver http://www.counterpath. com/x-l i te-download.html) y Linksys PAP2T, como conversores de telefonía análoga a IP. Como protocolo se utilizó SIP, uno de los más versátiles, ya que en su puerto de señalización define el camino o direccionamiento IP que deben seguir los paquetes de voz, esto con el fin de poder ser utilizado detrás de un router, sin hacer un redireccionamiento de puertos. Para el caso de los códecs se usaron el G.711 (Ley A y Ley U) y G.729, siendo este último el utilizado para la comunicación externa a la red LAN, puesto que es muy liviano y de mínimo consumo de ancho de banda.
- La implementación de esta solución debe hacerse de manera gradual, con el fin de realizar las pruebas necesarias en cada una de sus etapas y así poder mostrar su correcto funcionamiento. Al ir avanzando en la implementación, es pertinente que el cliente de la aprobación para generar los nuevos cambios (configuración de red) o compra de hardware. Por tal motivo al terminar la instalación del Elastix, ya deben haberse realizado todas las pruebas por parte del cliente, de manera que lo reciba a satisfacción.
- Para crear una sensibilización frente a la nueva arquitectura y tecnología se deben realizar inducciones al administrador del sistema sobre los módulos que se usan y sobre las herramientas adicionales con las que cuenta el Elastix, que pueden ser utilizadas en desarrollos futuros. Una alternativa para esto es hacer acompañamiento al administrador en sitio y de manera virtual, para verificar y apoyar los cambios o consultas. Al realizar lo anterior, el administrador de la solución podrá generar extensiones IP, sin verse en la necesidad de adquirir nuevo hardware o depender de la empresa encargada de la planta telefónica.
METODOLOGÍA LONG CORMAC
Esta
metodología tiene mucho parecer con las metodologías mencionadas
anteriormente en la cual consideramos las fases de análisis y
diseño, será especificado de manera que usted lo entienda.
- Dentro de la cual se elegirá
parámetros de desempeño con base a las aplicaciones(ancho de banda,
% pérdida de paquetes, latencia, disponibilidad).
- Identificar Restricciones de
diseño(presupuesto, tiempo de implantación, restricciones físicas
restricciones de seguridad).
- Establecer
objetivos viables para los parámetros de desempeño.
- Elaborar el
diseño de alto nivel( nivel jerarquicos, elección de conectividad
WAN, routing vs switching, etc.).
- Elaborar un
diseño detallado teórico.
- Realizar verificaciones en laboratorio de aspecto mayores, si no se cumple con los requerimientos.
- Realizar verificaciones en laboratorio de aspecto mayores, si no se cumple con los requerimientos.
- Realizar la
instalación y configuración final.
METODOLOGÍA UNTIVEROS SERGIO
En
esta metodología nos dice que la administración de redes es la suma
de todas las actividades de planeación y control, enfocadas a
mantener una red eficiente y con altos niveles de disponibilidad.
La
metodología presentada se basa en un modelo con tareas bien
definidas y complementarias. Esta modularidad permite su mejor
entendimiento y facilita su implementación y actualización.
Se
basa en el modelo OSI, enfatiza en todos los aspectos relacionados en
la buena operación de una red, como son el control sobre los sucesos
en la red, la visualización de los tipos de tráfico, la
determinación y atención oportuna de problemas, aspectos de
seguridad, etc.
No hay comentarios:
Publicar un comentario
